Art-Net Timecode
Mit Art-Net Timecode gibt die FrenschPress Timecode ins Netzwerk aus und empfängt ihn von dort. Das brauchst du, wenn Lichtpult, Medienserver oder Show-Rechner Timecode über Ethernet austauschen.
Die Funktion arbeitet in beide Richtungen:
- MTC Master: Läuft ein MTC-Master-Macro, geht der Timecode gleichzeitig über USB 1, USB 2 und Art-Net raus (Art-Net 4, OpCode
0x9700). - Art-Net Bridge: Timecode von einem externen Art-Net-TC-Sender empfängt die FrenschPress und verteilt ihn auf beide USB-Ports, optional auch an weitere Art-Net-Empfänger.
- USB Bridge: Eingehender MTC von USB 1 geht zu USB 2 und umgekehrt, optional zusätzlich als Art-Net.
Rollen und Routing im Überblick stehen unter Timecode-Übersicht.

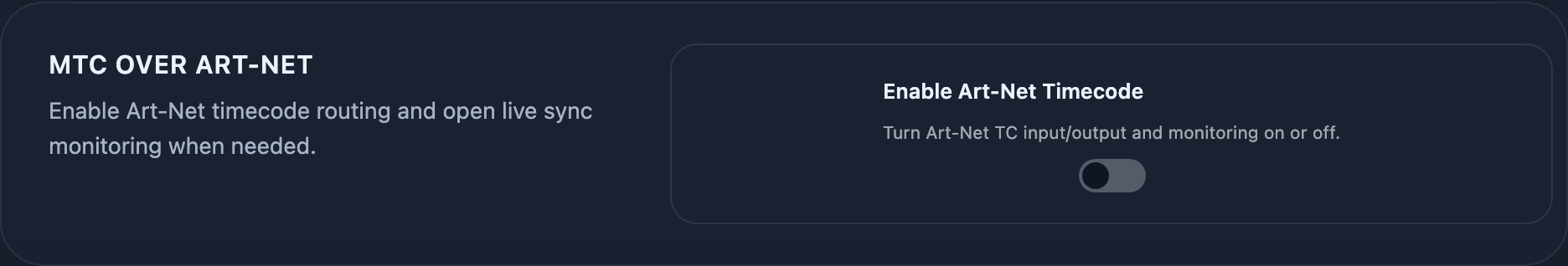

Art-Net Timecode einschalten
- Öffne Settings → Art-Net TC.
- Schalte Enable Art-Net Timecode ein. Der Schalter speichert sofort, Save Settings ist nicht nötig.
- Öffne bei Bedarf Advanced… für Diagnose und Feineinstellung.
| Einstellung | Bedeutung |
|---|---|
| Enable Art-Net Timecode | Schaltet Art-Net TC als Ganzes ein oder aus. Ausgeschaltet werden keine TC-Pakete empfangen oder gesendet. |
| Advanced… | Öffnet das Advanced-Panel mit Live-Diagnose, Quick-Tuning-Profilen und Transport-Einstellungen |
Am Gerät schaltest du Art-Net TC über das On-Deck Tools-Menü eines angeschlossenen Stream Decks um (ART TC ON / ART TC OFF).
Advanced-Panel
Änderungen im Advanced-Panel werden sofort gespeichert. Save Settings brauchst du hier nicht. Defaults setzt das Sync-Tuning auf die Standardwerte zurück.
Starte mit Balanced / Normal / Balanced. Ändere die Werte nur, wenn deine Quelle Aussetzer oder unruhiges Timing zeigt.

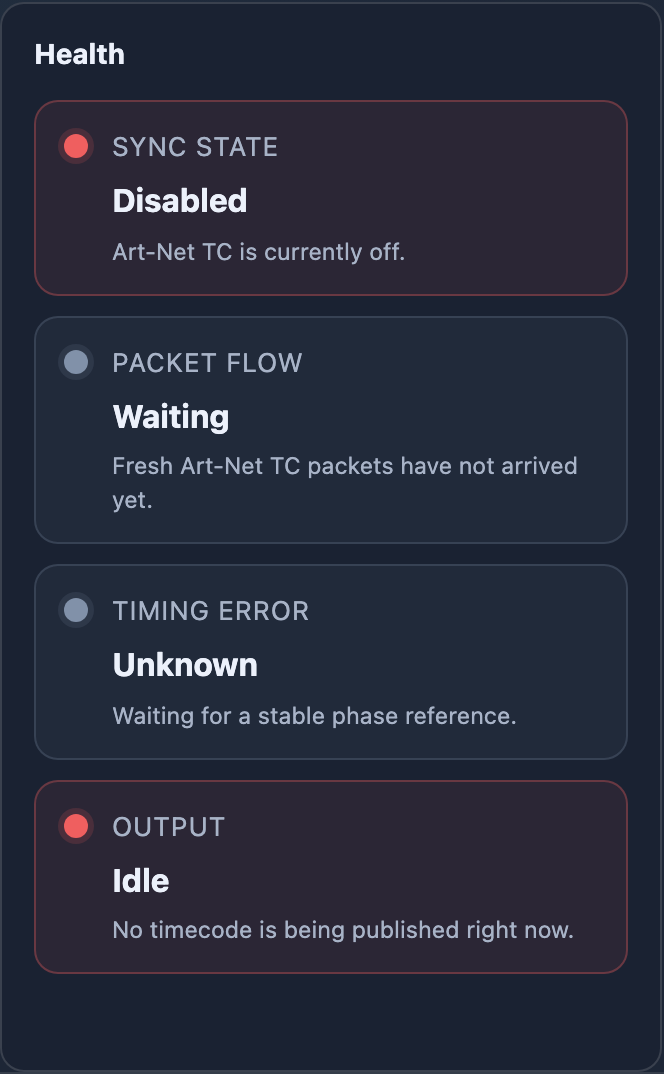

Health-Monitor
Oben im Panel aktualisieren sich vier Anzeigen live:
| Anzeige | Bedeutung |
|---|---|
| Sync State | Aktueller Synchronisationszustand: idle, locking, locked oder holdover |
| Packet Flow | Wie aktuell die eingehenden Art-Net-TC-Pakete sind |
| Timing Error | Qualität der Phasenkorrektur: wie genau die lokale Clock dem eingehenden Signal folgt |
| Output | Ob gerade TC ausgegeben wird |

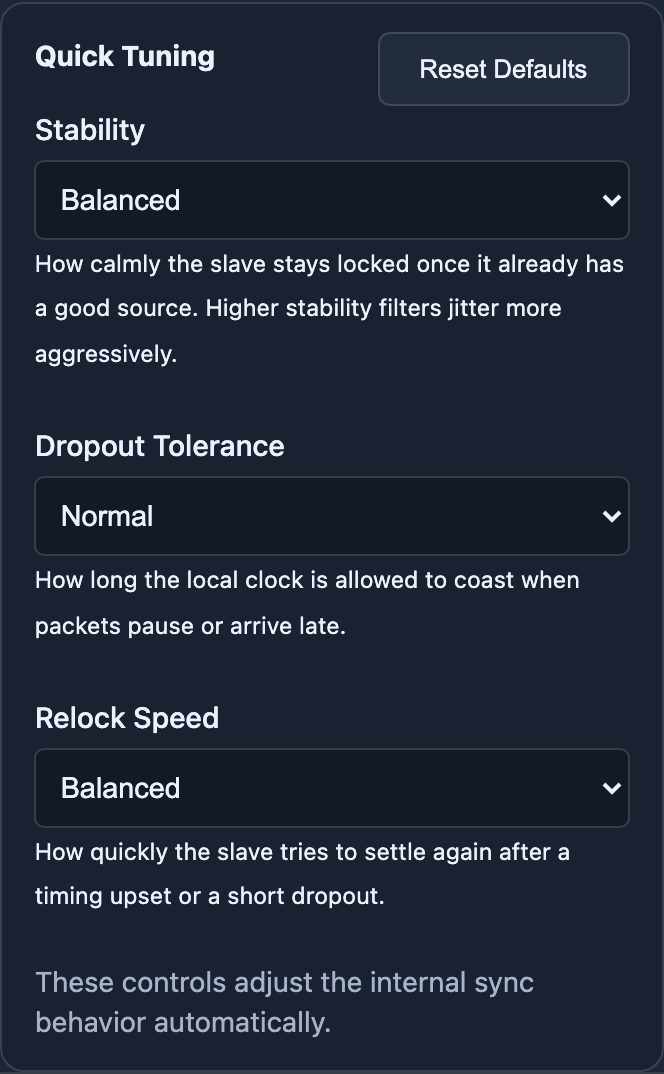

Quick Tuning
Drei Auswahlfelder passen das Sync-Verhalten an, ohne dass du Einzelparameter einstellen musst:
| Einstellung | Optionen | Bedeutung |
|---|---|---|
| Stability | Balanced / Very Stable / More Responsive | Wie ruhig der Slave bei stabiler Quelle eingerastet bleibt. Mehr Stabilität filtert Jitter stärker. |
| Dropout Tolerance | Normal / Short / Extended | Wie lange die lokale Clock weiterläuft, wenn Pakete ausbleiben oder verspätet ankommen |
| Relock Speed | Balanced / Gentle / Fast | Wie schnell der Slave nach einem Aussetzer oder Timing-Sprung wieder einrastet |

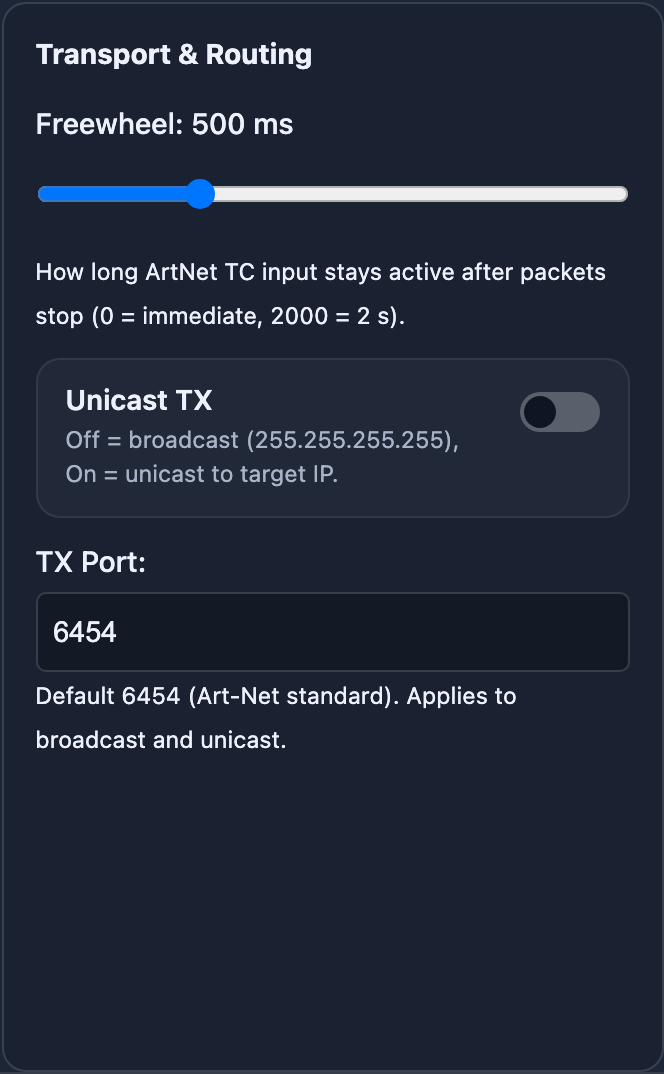

Transport & Routing
| Einstellung | Bedeutung | Standard |
|---|---|---|
| Freewheel | Zeit in ms (0–2000 ms), nach der ausbleibender Art-Net TC als verloren gilt. 0 = sofort. | 500 ms |
| Unicast TX | Aus = Broadcast an 255.255.255.255. Ein = Unicast an eine Ziel-IP. | Aus |
| Target IP | IP-Adresse des Empfängers. Nur sichtbar, wenn Unicast aktiv ist. | – |
| TX Port | UDP-Zielport für Art-Net-TC-Pakete | 6454 |
Wenn es nicht klappt
| Symptom | Ursache | Abhilfe |
|---|---|---|
| Es kommen keine TC-Pakete an oder raus | Art-Net TC ist ausgeschaltet | Enable Art-Net Timecode einschalten |
| Ein bestimmter Empfänger sieht keinen Timecode | Unicast an die falsche Adresse oder falscher Port | Target IP und TX Port prüfen oder Unicast TX ausschalten |
Sync State wechselt oft auf holdover, Timing ist unruhig | Aussetzer oder Jitter der Quelle | Im Quick Tuning Dropout Tolerance auf Extended oder Stability auf Very Stable stellen; Defaults stellt den Ausgangszustand wieder her |
